當前位置： >>產品>>上下料機器人

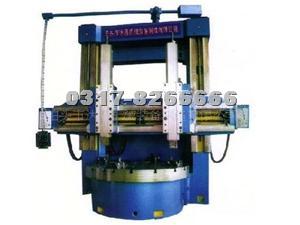

C5225/CX5225 雙柱立式車床

咨詢電話：0317-8266666

立車主要用于加工直徑大、長度短的大型、重型工件和不易在臥式車床上裝夾的工件，回轉直徑滿足的情況下，太重的工件在臥車不易裝夾，由于本身自重，對加工精度有影響，采用立車可以解決上述問題。

標簽：立式車床,雙柱立式車床,CX5225 雙柱立式車床

詳細介紹products details

一．機床的用途：
本機床是普通雙柱立式車床，可以車削內外圓柱，圓錐面，圓弧面和平面。它的功率大，剛性好，精度高，適用于鑄鐵，鋼及有色金屬零件粗，精加工。
二．機床的結構：本機床由工作臺與底座，龍門架，變速箱，橫梁，左右刀架，左右進給箱等部分組成。其中龍門架主要由左，右立柱，頂梁，中間梁等部分組成，橫梁產柱導軌上，下移動，橫梁升降的電機及蝸輪箱置于頂梁內。棟梁是靠蝶形彈簧通過杠桿夾緊于立柱上。橫梁升降的操縱按鈕在懸掛按鈕站上。變速箱堅固在工作臺底座后部上。主電機由聯軸器與變速符相連接。變速箱由變速油缸來實現十六種轉速的變換。轉速變換選擇開關在懸掛按鈕站上。
工作臺直徑
φ2250mm
車削直徑
φ2500mm
工件高度
2200mm
工件重量
10T
刀架切削刀
35000N
右刀架
30000N
左刀架
63000N.m
工作臺切削扭矩
16級
工作臺變速級數
2-63rpm
工作臺變速范圍
18級
進給量級數
0.25-90mm/min
進給范圍
1500mm/min
刀架快速移動速度
1850mm
橫梁行程

刀架行程

水平
1400mm
垂直
1250mm
橫梁升降速度
350mm/min
刀架回轉角度
±30⁰
刀夾裝夾尺寸（寬X高）
40X50mm
主電機功率
55kw
機床外形尺寸
5180*4600*4952mm
機床重量（約）
38T
