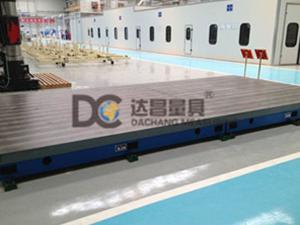

產品名稱：鑄鐵平板
產品別名：鑄鐵平板，檢驗鑄鐵平板，大型鑄鐵平板
鑄鐵平板用途：鑄鐵平板可以用于檢驗機械零件平面度、平行度、直線度等形位公差的測量基準工具，也可用于精密零件的劃線和測量、實驗、鉚焊、焊接、基礎、工作臺等，工作面采用刮研工藝，工作面可以設計圓孔、長方孔、方孔、T型槽、U型槽、V型槽等。
鑄鐵平板材質：HT200-300
鑄鐵平板執行標準：按JB/T7974-1999標準制造。
鑄鐵平板結構：產品制成筋板式和箱體式，工作面有長方形、正方形或圓形。
鑄鐵平板工藝：工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。
鑄鐵平板安裝：鑄鐵平板調至水平、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。
鑄鐵平板標準精度表規格：（非標規格需定做）
鑄鐵平板標準規格（長×寬）mm | 鑄鐵平板精度等級 |
1級 | 2級 | 3級 |
平面度公差 |
200×200 | 10 | 20 | 50 |
300×200 | 12 | 24 | 60 |
300×300 | 12 | 24 | 60 |
300×400 | 12 | 24 | 60 |
400×400 | 12 | 24 | 60 |
400×600 | 14 | 28 | 70 |
500×500 | 14 | 28 | 70 |
500×600 | 14 | 28 | 70 |
500×800 | 16 | 32 | 80 |
600×800 | 16 | 32 | 80 |
600×900 | 16 | 32 | 80 |
1000×750 | 18 | 36 | 90 |
1000×1000 | 20 | 39 | 96 |
1000×1200 | 20 | 40 | 100 |
1000×1500 | 24 | 48 | 120 |
1000×2000 | 26 | 52 | 130 |
1500×2000 | 28 | 56 | 140 |
1500×2500 | 32 | 64 | 152 |
1500×3000 | | 70 | 174 |
2000×3000 | | 74 | 184 |
2000×4000 | | 88 | 219 |
2500×3000 | | 79 | 186 |
2000×4500 | | | 237 |
2000×5000 | | | 255 |
2000×6000 | | | 292 |
3000×6000 | |
