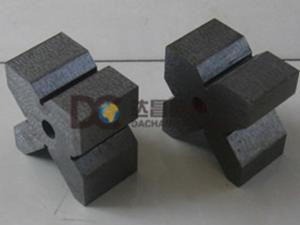

產(chǎn)品名稱：V型鐵 鑄鐵V型鐵
V型鐵產(chǎn)品分類：單口V型鐵、三口V型鐵、多口V型鐵、磁性V型鐵、磁力V型鐵
V型鐵主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。
V型鐵包裝：木箱
V型鐵按國家GB4972-85標準制造，一般都成對供應，V型鐵是一個四棱體，四個工作面上或四個尺寸不同的90度的槽。V型鐵主要適用于軸類零件的檢驗和劃線。
V型鐵規(guī)格精度表(mm) ： 100×80×30 150×125×45
規(guī)格 | 工作面平面度 | V型槽對底面平行度 | V型槽對側面平行度 | V型槽對兩側面對稱度 | V型槽對端面的垂直度 |
精度等級 |
0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 | 0級 | 1級 | 2級 |
I型 | 35×35×30 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
105×105×80 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 |
II型 | 100×100×65 | | | | | 10 | 20 | | 10 | 20 | | 20 | 40 | | | |
150×150×80 | | | | | 15 | 25 | | 15 | 25 | | 30 | 50 | | | |
200×200×90 | | | | | 15 | 25 | | 15 | 25 | | 30 | 50 | | | |
300×300×120 | | | | | 20 | 30 | | 20 | 30 | | 40 | 60 | |
